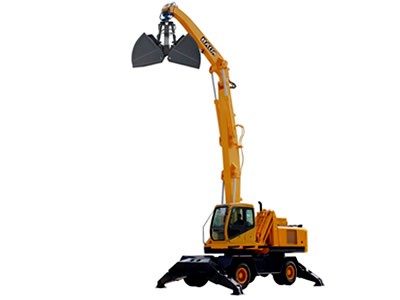

WLYS35型“雙動力”液壓輪胎式抓料機
- 最大吊重重量15t
- 總重量34t
- 最大起重力矩60 t．m
- 最大回轉速度10ｒ／ｍｉｎ

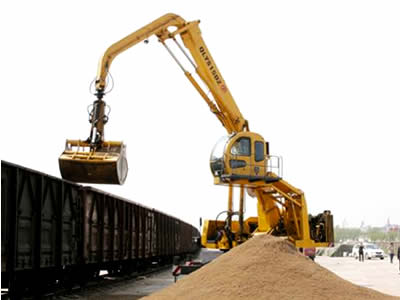

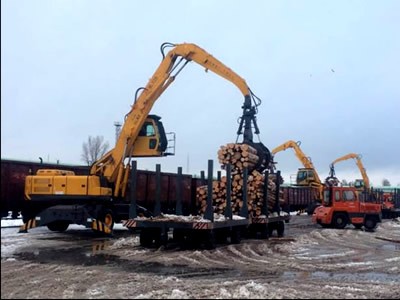

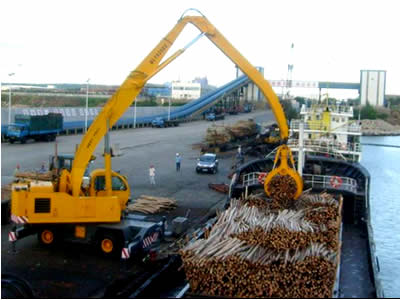

適用工況：碼頭卸船；港口貨場堆儲；火車卸煤、礦石、鋼管；造紙、人造板廠圓木裝卸；鋼廠廢鋼裝卸等等；
WLYS35型液壓輪胎式抓料機是一種流動式裝卸、堆垛和拆垛專用設備，含有多項專利技術。該產品采用折疊式吊臂，克服了汽車起重機軟索起重時抓斗易打轉和作業時無下壓力，而對較積實的物料抓取效果差等不足。是對草葦、木材、毛竹、廢紙、土、砂、石等泡松散軟原料進行裝卸、堆垛和拆垛作業的最佳設備。
該產品具有內燃機和380V電動互換作業的“雙動力”系統；電動作業可選用防爆電機、全封閉電氣，安全防火，并比內燃機作業節省60%的能耗；可快速更換不同的液壓抓斗，實現了一機多用功能。具有以下特點：
●設有內燃機和380V電力交替驅動作業
“雙動力”互通、互鎖專利技術裝置；
●電動作業有過流、過載、過熱、漏電
保護裝置；
●配備Y/△降壓啟動裝置；
●相序自動識別防止油泵反轉裝置；
●液壓系統斷電、斷油自鎖、自止防護
裝置；
●作業時有多項復合動作，提高作業
效率；
●液壓系統安裝風冷散熱器；
●抓具可360度自動回轉、換向；
●可安裝冷暖兩用空調；
●司機室可安裝為可控升降式；
●符合人機工程的減震式座椅；
WLYS35抓料機作業狀態主要技術參數
類別 | 項 目 | 單位 | 參 數 | |||
主要作業性能參 數 | 最大作業半徑時抓取重量（包括抓斗自重） | kg | 5000 | |||
最大作業半徑（從回轉中心到臂頭軸孔） | mm | 10700 | ||||
最小作業半徑時提取重量（包括抓斗自重） | kg | 15000 | ||||
最小作業半徑（從回轉中心到臂頭軸孔） | mm | 4000 | ||||
最大起重力矩 | kN.m | 600 | ||||
最大作業高度 | mm | 11500 | ||||
最小轉彎半徑 | mm | 7600 | ||||
最小回轉半徑 | mm | 3700 | ||||
最高行駛速度 | km/h | ≥15 | ||||
制動距離（干燥平坦的瀝青或砼路面，車速15km/h 時） | mm | ≤6500 | ||||
最大爬坡度 | % | ≥18 | ||||
主要?jiǎng)幼鲿r(shí)間 | 主變幅動作時間 | 全程起臂 | 驅動 方式 | 電動機 | s | ≤9.0 |
發動機 | s | ≤7.0 | ||||
全程落臂 | 電動機 | s | ≤9.0 | |||
發動機 | s | ≤8.0 | ||||
最大回轉速度 | 電動機 | r/min | ≥8.0 | |||
發動機 | r/min | ≥10.0 | ||||
副變幅時間 | 全程起臂 | 電動機 | s | ≤8.0 | ||
發動機 | s | ≤8.0 | ||||
全程落臂 | 電動機 | s | ≤6.0 | |||
發動機 | s | ≤6.0 | ||||
收放支腿時間 （Y型支腿） | 同時放 | 電動機 | s | ≤18.0 | ||
發動機 | s | ≤15.0 | ||||
同時收 | 電動機 | s | ≤14.0 | |||
發動機 | s | ≤16.0 | ||||
吊重性能參數
主臂與二節臂夾角（°） | 主臂舉升 | |
工作幅度 | 總起重量 | |
23 | 3.5 | 15 |
40 | 4.3 | 12.1 |
60 | 5.5 | 9.5 |
80 | 7.0 | 7.3 |
100 | 8.6 | 5.8 |
120 | 10.0 | 4.9 |
135 | 10.8 | 4.5 |
注1：總起重量是指起吊重量與吊鉤及附具重量之和。 注2：主臂舉升總起重量是指二節臂與主臂夾角為定值時，主臂舉升的總起重量。 | ||
二節臂型副臂舉升起重作業性能參數表
主臂與水平面夾角（°） | 二節臂舉升 | |
最大工作幅度 | 總起重量 | |
20 | 11 | 3.8 |
30 | 10.6 | 3.1 |
40 | 10.0 | 4.5 |
50 | 9.0 | 5.0 |
60 | 7.7 | 5.5 |
70 | 6.1 | 6.5 |
80 | 4.4 | 7.5 |
注1：總起重量是指起吊重量與吊鉤及附具重量之和。 注2：二節臂舉升總起重量是指主臂與水平面的夾角為定值時， 二節臂最大工作幅度時舉升的總起重量。 | ||
